How To Enable CMSIS-DSP On STM32F4

1. 在IAR官網上有看到介紹CMSIS-DSP的內容, 本文主要是根據其內容進行測試的sample code.

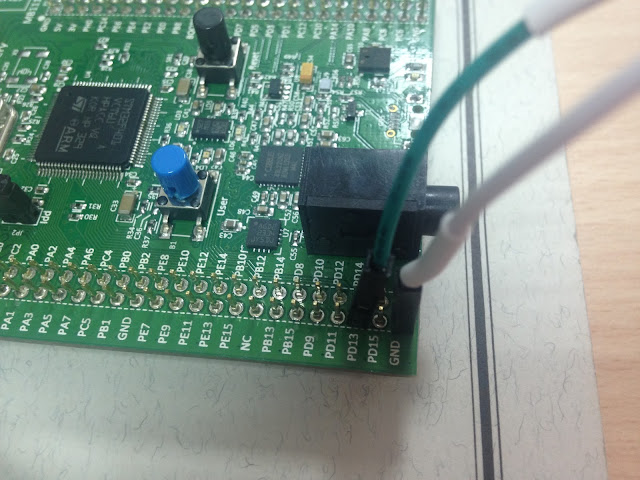

     硬體上是使用STM32F401 Discovery Board + Logic Analyzer

2. IAR官網的CMSIS-DSP連結如下:
    IAR CMSIS-DSP Link

3. CMSIS-DSP Library Enable Flow:

• Copy CMSIS folder into your project.

• Set the CMSIS-DSP Library option in the General Option->Library Configuration page.

• Define the appropriate Preprocessor MACRO depending on the target processor in the application.
• ARM_MATH_CM4
• ARM_MATH_MATRIX_CHECK
• ARM_MATH_ROUNDING
• __FPU_PRESENT
• __FPU_USED

4.main.c程式流程及量測方法:

• 在需要使用到CMSIS-DSP Library的程式裡面需要include <arm_math.h>

• 從範例程式中可以看到主要是比較有無使用CMSIS-DSP Lib在做square function的時間差異

• 本範例是利用GPIOD13搭配Logic Analyzer來量測兩者的時間差異

• 從Logic Analyzer的波形上可以看到:
• 使用CMSIS-DSP Library的sqrt function的執行時間為0.5usec.
• 不使用CMSIS-DSP Library, 使用內建math.h的執行時間為8usec(A1-A2).
• 兩者之間的時間差異倍數: 8usec/0.5usec = 16.

5. 完整測試範例下載連結如下:
    STM32F401-DiscoveryBoard-CMSIS-DSP-Example
