STM32F429 USB HID/VCP/MSC Test(keyboard + mouse + hidraw + virtual com port + mass storage)

1. 本範例是利用stm32f429 discovery board來實做出usb keyboard/mouse/hidraw/virtual com port/mass storage等裝置, 並送出簡單的測試資料來驗證是否正確.



2. 程式完整範例下載連結: (使用IAR EWARM v7.7)
    stm32f429_usb_hid_vcp_msc_example_code

3. main flow:

  • 程式用來切換hid or vcp or msc的設定在stm32f429i_discovery.h中, 現在預設的是MSC, 而底下的KeyBoardTest/MouseTest/HidRawTest等3個define, 則是決定可以進行哪些子項目的測試, 可以全部一起打開, 也可以只打開其中一個.


  • main loop主要在執行button scan, 當確認到按下user button後, 根據不同的define去送出不同的資料.

    • 特別需要注意的是當keyboard/mouse放開時, 需送出release key的event, 否則會看到連發key的情形出現, 而hidraw則不需要.
    4. test flow:
    • HID:
      • keyboard test: 可以先開啟一個空白文字檔來測試, 當按下user button時, 會送出一個小寫(in lowercase letters)的a出現, 放開即馬上停止輸出.

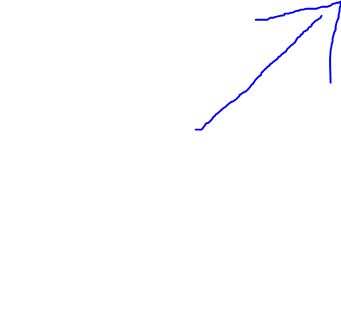

      • mouse test: 當按下user button時, 滑鼠鼠標會朝右上方移動, 放開即馬上停止輸出.

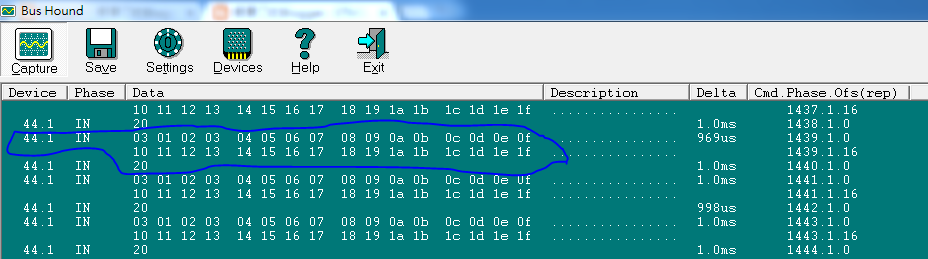

      • hidraw test: 測試時, 可先安裝Bus Hound tool, 接著接上stm32f429 discovery board, 若成功則可以看到我們新增出來的usb device(ex: [44]USB輸入裝置).


    按下user button後, 即可看到我們輸出的資料, 放開不需做其它處理即會自行停止輸出.

    • VCP:
      • 程式開始執行後, 先至裝置管理員確認是否有長出Virtual COM Port.

      • 接著開啟終端機程式(ex: putty)

      • 按下user button後, 就會看到如下的訊息開始打印.

    • MSC:
      • 主要操作的程式接放在usbd_storage_msd.c裡面, 包含disk size(96KB)和SRAM Init/SRAM Write/SRAM Read functions.

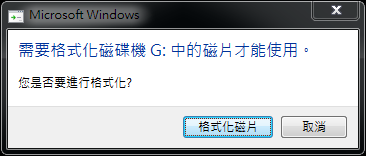

      • 程式開始執行後, 會先馬上看到產生需要格式化的訊息出現, 這時選擇格式化磁片.


      • 接著會看到磁碟的基本資訊, 大小正如同我們設定的一樣(96K RAM),按下開始執行格式化.

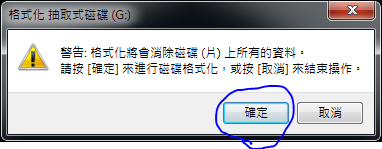

      • 等待執行完成.

      • 這時候去裝置管理員底下的磁碟機查看, 可以看到STM32 USB RAM-DISK USB Device.

      • 這時候就可以去磁碟底下進行跟隨身碟一樣的操作, 例如新增檔案, 或是資料夾等.
