STM32F401/411 HID Test(Keyboard + Mouse + HidRaw)

1. 本範例是利用stm32f401 discovery board來實做出usb keyboard/mouse/hidraw等裝置, 並送出簡
    單的測試資料來驗證是否正確.


2. 程式完整範例下載連結:
    STM32F401_411_HID_TestCode

3. main flow:

  • 程式用來切換hid or vcp的設定在stm32f401_discovery.h中, 由於現在要測試的是HID, 因此我們預設使用HID, 而底下的KeyBoardTest/MouseTest/HidRawTest等3個define, 則是決定可以進行哪些項目的測試, 可以全部一起打開, 也可以只打開其中一個.
  • main loop主要在執行button scan, 當確認到user有按下user button後, 根據不同的define去送出不同的資料.
  • 特別需要注意的是當keyboard/mouse放開時, 需送出release key的event, 否則會看到連發key的情形出現, 而hidraw則不需要.
4. Test Flow:
  • keyboard test: 可以先開啟一個空白文字檔來測試, 當按下user button時, 會送出一個小寫(in lowercase letters)的a出現, 放開即馬上停止輸出.



  • mouse test: 當按下user button時, 滑鼠鼠標會朝右上方移動, 放開即馬上停止輸出.

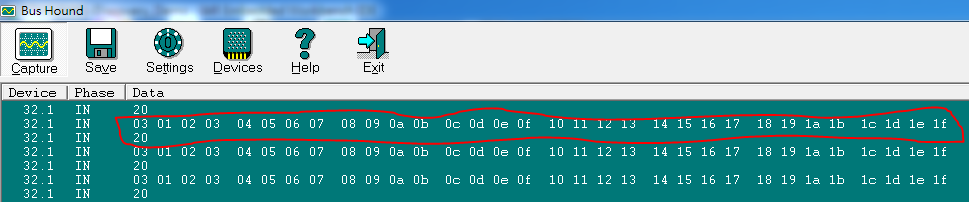

  • hidraw test: 測試時, 可先安裝Bus Hound tool, 接著接上stm32f401 discovery board, 若成功則可以看到我們新增出來的usb device(ex: [32]USB輸入裝置).

  • 當按下user button即可看到我們輸出的資料, 放開不需做其它處理即會自行停下.
